Полупроводниковые материалы занимают особое положение между проводниками и диэлектриками, демонстрируя способность проводить электрический ток только при определённых условиях. Благодаря этой особенности их широко применяют в качестве чувствительных элементов для регистрации изменений среды и последующего преобразования этих данных в электрические сигналы. Именно на этом принципе основывается работа современных сенсоров, составляющих фундамент многих инноваций.
Типы полупроводников и особенности их взаимодействия
Существуют два основных типа полупроводников — n-тип и p-тип. В первом случае основными носителями заряда служат свободные электроны, а во втором — так называемые "дырки", образующиеся из-за отсутствия электрона в валентной зоне. При соединении этих двух материалов происходит процесс диффузии: электроны начинают проникать в p-слой, а дырки — в n-слой. В итоге формируется так называемый p-n-переход — тонкая область, ограничивающая ток. На этом принципе базируется работа диодов, которые могут пропускать ток только в одном направлении.
p-i-n-диоды: шаг в будущее полупроводников
Особое место среди полупроводниковых приборов занимают p-i-n-диоды, в которых между p- и n-слоями находится дополнительный слой — i-тип (intrinsic). В этом слое число электронов и дырок одинаково и определяется только природными свойствами материала. Команда специалистов из ТИСНУМ и МФТИ, при поддержке РНФ и под руководством Сергея Буга, сумела создать уникальный алмазный p-i-n-диод, светящийся при нагреве. Такой успех открывает перспективы создания устройств, способных работать при экстремально высоких температурах, ведь исследование велось при температурах до 680°C.
Искусственный алмаз: производство и легирование
Вначале исследователи синтезировали алмаз с помощью метода температурного градиента. Для этого графит растворяли в металлической среде, создавая условия, оптимальные для кристаллизации алмаза. Образовавшийся раствор углерода осаждали на затравочный кристалл, причем осаждение шло туда, где поддерживалась более низкая температура — это и позволяло расти идеальному алмазу.
Полученный кристалл стал представителем типа Ib — в его структуре был небольшой процент атомов азота, но расположенных так, что они не оказывали негативного влияния на свойства материала.
Формирование многоуровневой структуры

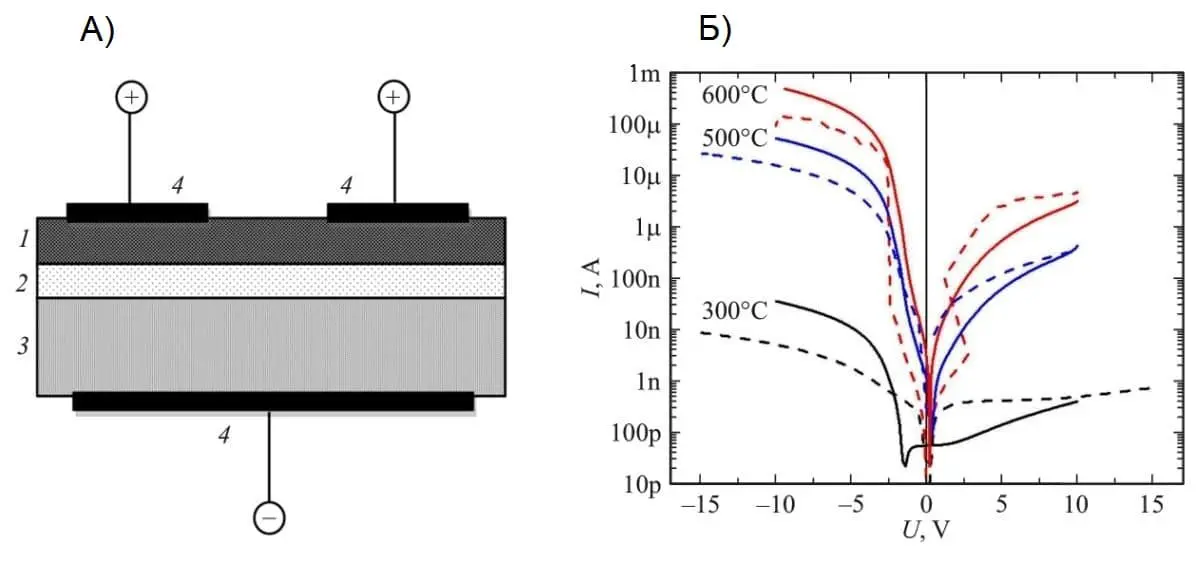

На основе выращенного алмаза учёные последовательно наносили дополнительные слои: сначала высокочистый алмаз (i-слой), а затем легированный бором p-слой. Толщина каждого слоя была тщательно выверена и составила 6 и 4 микрометра соответственно. Для роста слоев использовалась технология осаждения из газовой фазы: смесь водорода и метана стала основой для алмаза, а добавление диборана ответственно за легирование бором. После формирования структуры образец подвергли высокотемпературному отжигу, благодаря чему были устранены посторонние примеси и загрязнения.
Преимущества разработанного диода и перспективы применения
Экспериментальный алмазный диод проявил устойчивость к высоким температурам и подтвердил свою способность эффективно испускать свет даже в экстремальных условиях. Такая технология станет настоящим прорывом для промышленной электроники, медицины, сложных сенсоров и новых видов освещения, особенно там, где другие источники быстро выходят из строя из-за перегрева.
Разработки, проводимые в ТИСНУМ и МФТИ, подтверждают, что синтез алмазных структур открывает путь к уникальным электронным компонентам, которые могут работать там, где традиционные материалы не выдерживают. А научное сотрудничество в этой области, опирающееся на передовые методики и целеустремлённость ученых, обеспечивает оптимистичный взгляд в будущее современной электроники.
Новейшие научные разработки в области оптоэлектроники становятся всё более значимыми для высокотехнологичной индустрии. Одна из перспективных инноваций — создание функциональных диодов с уникальными свойствами, способных стабильно работать при повышенных температурах и генерировать свет высокой яркости. Ключевую роль в таких приборах играют платиново-титановые контакты и умело сконструированные структуры на основе алмазов.
Создание алмазных структур с платиново-титановыми контактами
В рамках исследований ученые разработали процесс нанесения тончайших пленок, состоящих из сочетания платины и титана, на поверхность алмазных образцов. Для этого используется магнетронная распылительная система — совокупность электродов, системы магнитов и специализированной аргоновой пушки. При создании вакуума и подаче высокого напряжения между электродами возникает тлеющий разряд, в результате которого аргоновые ионы интенсивно воздействуют на поверхность катода. Этот процесс способствует отделению атомов металла и их точечному осаждению на алмазном кристалле, формируя однородные и прочные контакты.
Управление параметрами через электронное облучение и термическую обработку
Для увеличения количества азото-замещенных вакансий в i-слое диода исследователи подвергали устройство электронному облучению с энергией 3 МэВ. Далее следовал этап отжига в вакуумной среде при температуре 800°C, продолжавшийся два часа. Эти манипуляции привели к заметным изменениям характеристик прибора: например, прямой ток при определённых условиях снизился в 5–10 раз, что указывает на оптимизацию работы устройства при данном температурном режиме. При обратном включении диода сила тока, напротив, немного увеличилась. В результате коэффициент выпрямления, отражающий отношение прямого и обратного тока при одинаковых напряжениях, уменьшился примерно на порядок.
Как пояснил Сергей Буга, профессор МФТИ, сопротивление диода возрастает в прямом направлении из-за появления специфических дефектов в алмазной структуре и уменьшения концентрации азота. Однако при обратной полярности дефекты начинают играть роль дополнительных путей для утечки тока, что объясняет увеличение обратного тока.
Инновационные эффекты: электролюминесценция и её свойства
Значительным открытием стала электролюминесценция, возникающая при подаче тока и нагреве диода выше 400°C. Под этим термином понимается свечение, вызванное действием электрического поля на материал. Цвет свечения был определён как зелёный, что соответствует максимуму излучения в диапазоне длин волн 600–610 нм.
Проведя серию экспериментов, учёные зафиксировали спектры электролюминесценции в промежутке температур от 450 до 680°C — как до, так и после процессa электронного облучения. Выявлено: с увеличением температуры, а также с ростом напряжения и протекающего через образец тока, спектральная полоса излучения расширялась, а её максимум постепенно перемещался к длинноволновой области — от 610 до 680 нм. Самое яркое свечение наблюдалось при температуре 575°C спустя вышеуказанную обработку.
Сергей Буга отмечает, что ключевым источником светового эффекта являются нейтральные азотно-вакансионные центры окраски. Для повышения интенсивности излучения и возможности реализации эффектов суперлюминесценции требуется работа по увеличению плотности тока и концентрации этих центров — что открывает широкие перспективы в дальнейших исследованиях.
Практическая значимость и широта применения
Перспективы реализации данной технологии особенно привлекательны для производственных компаний, ориентирующихся на создание высокотемпературной оптоэлектроники, а также высокоточных фемтосекундных лазеров. Применение подобных диодов может значительно повысить эффективность световых приборов, работающих в экстремальных условиях, и расширить функционал современной фотоники.
Новые горизонты науки и поддержки исследований
Этот проект реализован при поддержке Российского научного фонда, что подчёркивает стратегическую важность подобных работ. Полученные результаты открывают двери для новых изысканий в области алмазной электроники, совершенствования световых устройств и создания базовых элементов для самых требовательных сфер техники. Исследования продолжаются, а накопленный опыт и полученные данные служат надежным фундаментом для будущих технологических рывков. Такая динамика не только укрепляет позиции отечественной науки на мировой арене, но и способствует появлению прорывных решений для промышленности и высокотехнологичных отраслей.
Ученые достигли значительного прогресса в области материаловедения, разработав инновационный способ превращения алмазов в оптические микросхемы нового поколения. Это открытие сулит преобразовать множество сфер современной науки и инженерии, от квантовых вычислений до медицины и телекоммуникаций.
Революционный прорыв в обработке алмазов
В ходе экспериментов исследователи сумели изменить структуру алмазных кристаллов, создавая в них миниатюрные структуры, которые могут управлять светом с невиданной ранее эффективностью. Такой подход позволяет создавать компактные устройства, которые не только прочны и надежны, но и работают быстрее традиционных кремниевых аналогов. Особая прочность и уникальные оптические свойства алмаза открывают путь к созданию сверхчувствительных сенсоров, улучшения средств связи и новейших систем хранения данных.
Одной из важнейших особенностей данной технологии является возможность контролировать свойства материалов на атомном уровне. Благодаря этому удается создавать фотонные цепи — сложные сети, используемые для переноса и обработки информации при помощи света. Это, в свою очередь, способно значительно ускорить развитие квантовых компьютеров, которым необходимы сверхчистые и совершенные каналы передачи данных.
Новые перспективы для науки и технологий
Современные исследования показывают, что инновационное применение алмазов может кардинально изменить методы диагностики и лечения заболеваний, а также вывести на новый уровень развитие телекоммуникаций и вычислительной техники. Эксперты уверены, что дальнейшее исследование и внедрение этих технологий подарит человечеству принципиально новые инструменты для решения самых сложных задач и сделает нашу жизнь еще удобнее и безопаснее.
